Introduction nan filtè vakyòm disk

Kòm yon efikas aparèy separe solid-liquid, filtre disk vakyòm gen yon varyete aplikasyon nan min, endistri chimik, pwoteksyon anviwònman ak anpil lòt jaden yo. Li sitou depann sou prensip la nan presyon negatif vakyòm fè travay la, anba aksyon an nan presyon negatif vakyòm, likid la nan suspansyon ka pase nan medya a filtre, pandan y ap pati ki solid yo pral efikasman retire pa medya a filtre, ak Lè sa a, akumule sou sifas la nan medya a filtre yo fòme yon gato, pou reyalize objektif la nan separasyon solid-liquid.

Konpare ak lòt kalite ekipman filtraj, avantaj yo nan filtre disk vakyòm yo pi enpòtan, ak kapasite a nan operasyon kontinyèl, epi yo ka kontinyèlman pwosesis separasyon solid-liquid, ki anpil amelyore efikasite pwodiksyon an. efikasite filtraj segondè, ka jwenn efikas solid-liquid separasyon efè nan yon tan relativman kout, ak degre nan otomatize se tou nan yon nivo segondè, ki ka efikasman redwi entèvyou manyen ak ba pri travay. Pou rezon sa a, filtre disk vakyòm okipe yon pozisyon kle nan senaryo pwodiksyon endistriyèl gwo-scale.

Prensip nan travay

Filtre disk vakyòm prensipalman depann sou presyon negatif vakyòm yo realize separasyon solid-liquid, ak pwosesis travay li yo tankou sa a:

1 nan

Feeding: Suspansyon a dwe filtre, transpòte nan disk la filtre anba oswa alantou disk la filtre, se konsa ke disk la se submerge nan li;

2 nan

Vaksin adsorption: Anndan an nan disk la se konekte ak sistèm la vaksin atravè tiyo a, ak apre vaksin la se sou, yon diferans presyon pral kreye nan deyò ak nan deyò disk la. Soti nan aksyon an nan diferans presyon, likid la nan suspensyon an pral antre nan kanal la koleksyon likid nan deyò disk la filtre atravè twal la filtre, ak pati solid yo pral retire pa twal la filtre, fòme yon gato sou sifas la nan disk la filtre;

3 nan

Kake dewotasyon: Nan pwosesis la nan filtraj, kake a se kontinyèlman anpeche, ak presyon negatif nan vakyòm la kontinye travay pou pi plis ekstrè dlo rezidans nan kake a ak diminye kontni a nan humidite;

4 nan

Déchargement: gato a pral déchargé nan zòn nan dechaje apre yo te rive nan yon sèten epesè ak sèk, nan moman sa a, sistèm an vakyòm se fèmen ak dlo a pral blese tounen oswa rase soti pa lè a kompresyon oswa kranpon. Atravè lè kompresyon oswa kranpon ak yon kranpon, gato a se retire soti nan sifas la nan twal la filtre ak kolekte;

5 nan

Regenerasyon twal filtè: Apre décharge, yon pati nan filtre a pral rilaks ak dlo oswa lè kompresyon soude twal filtè yo retire pati fin rezidansyèl, pou restaure pèfòmans filtè a twal filtè a, epi yo dwe pare pou pwochen filtration.

Tout pwosesis la rote kontinyèlman ak lè l sèvi avèk disk la filtre yo realize operasyon siklik nan chak etap ak jwenn efè a nan kontinyèl separe solid-likid.

estrikti

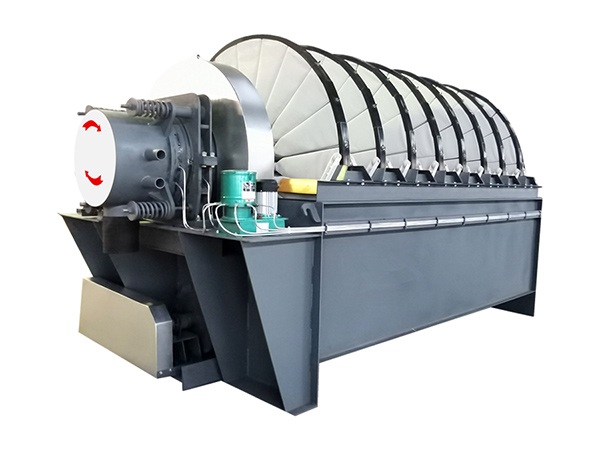

Filtre disk vakyòm se prensipalman konpoze nan eleman debaz sa yo

Tank kò

Li se yon konteinè pou filtre suspansyon, ak disk la filtre se yon pati submerge nan misk la nan tank la, ak yon aparèy mikse se rete nan fond la nan kò tank la pou anpeche misk la nan mete.

Sistèm vakyòm

Li kouvri yon pompa vakyòm, yon tank vakyòm, yon tiyo ak yon valv, ki ka bay yon presyon ki estab negatif ak decharge filtre a.

aparèy Drop

Li gen squeegees ak sistèm kompresyon lè fonn.

Sistèm Transmisyon

Konpoze nan motè, rediksyon, transmisyon oswa jaden, kondwi disk filtre a rote nan yon vitès de 0.5 a 3r / min yo realize switch la nan diferan etap travay;

Filtre nan disk

Yon sèl filtraj koutim, anjeneral konpoze de 6-20 filtè fanatik mete ansanm nan yon ranje, sifas la se kouvri ak twal filtre, ak enteryè a ekipe ak yon radyo oswa sikilè kanal koleksyon likid pou kolekte filtre a nan twal la filtre

Sistèm kontwòl

Kò PLC a, ak vakyòm, nivo likid ak lòt sansè, ka otomatikman kontwole sistèm kontwòl la: PLC a kòm kòz la, ak vakyòm, nivo likid ak lòt sansè, li ka otomatikman kontwole volim a manje, vakyòm, vitès ak lòt paramèt, ak yon pati nan ekipman an ekipe ak ekran tactile yo realize interaksyon moun-machin.

Ki sa yo avantaj yo nan filtè disk vakyòm konpare ak filtè plato ak frame ak filtè jwenti:nan

Konpare Dimansyon	Filtre nan disk vakyòm	Plate ak Frame filtre	Filtre nan Belt
Mode nan operasyon	Kontinyèl operasyon, ranpli etap tankou manje, filtre, ak decharge nan rotasyon ak sikilasyon nan disk la filtre	Operasyon intermittent enplike plizyè etap, ki gen ladan ankadreman, manje, filtre, deframing, ak netwaye. Chak etap mande pou tanperati machin pou switch	Kontinyèl operasyon, reyalize kontinyèl manje, filtre, dewotasyon, ak décharge nan kouri kontinyèl la nan filtraj la
Efikasite nan filtraj	segondè, ak yon kapasite pwosesis pou chak zòn inite nan 0.5~3m3/(m2nanh), ak fòmasyon filtraj kout rapid ki te pote pa presyon negatif nan vakyòm	Medium, ak vitès la filtraj diminye pafwa kòm gato a filtre espesyalize, apwopriye pou seri ti ak materyèl ak segondè kontni solid	Modè segondè, ak kapasite pwosesis ki enfliyanse pa vitès la ak lajè a nan bwat la filtre, li se anjeneral apwopriye pou mwayen ak ki ba konsantrasyon slurry
Konsantrasyon dlo nan gato filtre	Relativman ki ba, ki varye soti nan 15% a 30%, konsantrasyon an humidite ka plis diminye pa konbinezon an nan presyon negatif vakyòm ak respire tounen	Low nan mwayen, ki varye soti nan 10% a 30%. Presyon presyon segondè ka signifikantman diminye konsantrasyon an humidite, men ekipman presyon adisyonèl se mande	Medium, 20% a 40%, sitou desidrate pa filtraj gravitasyon ak presyon ba presyon, ak yon konsantrasyon humidite yon ti kras pi wo pase ki nan disk vakyòm ak filtè plak ak frame
Degre nan otomatik	Li se relatif avanse, ak paramèt tankou degre vakyòm, vitès rotasyon, ak vitès manje ka kontwole atravè PLC. Déchargement ak filtre twal regeneration ka kontinye otomatikman	Kosto a se relatif ki ba, ak pwosesis tankou enstale ak retire ankadreman depann anpil sou operasyon manyen. Gen kèk modèl konplètman otomatik gen koute pi wo	Li se relatif segondè, epi li ka otomatikman kontwole vitès la nan filtraj anbalaj, volim nan dlo lavant, elatriye, ak pa gen okenn entèvyou manyen nesesè pou décharge
Adaptasyon	Se apwopriye pou slurries ak konsantrasyon ki soti nan 5% a 60% ak pati ki soti nan 1 a 200μm, tankou konsantrasyon min ak chemical slurries	Se apwopriye pou materyèl segondè konsantrasyon ak segondè viscosity tankou koulè ak manje rezidans, ak fò adaptabilite nan gwosè nan grenn (kapab retire grenn grenn)	Li se apwopriye pou slurry ak konsantrasyon mwayen a ki ba (3% a 30%) ak partikil yo pi grès, tankou sludge kominote ak repa min. Sepandan, manipilasyon nan materyèl viskozyon prezante yon repitasyon enpòtan
Kouvri yon zòn	Relativman ti, ak yon layout plis kompak pou menm kapasite pwosesis	Li se relatif gwo, mande pou espas pou enstalasyon ak retire operasyon. Volim an jeneral nan ekipman an se byen volim.	Li se relatif gwo, ak akòz bezwen yo aranjman filtè kouvèti, aparèy manje, roulo presyon, sistèm kouvèti, elatriye, li se anjeneral trè long nan longè
Pwodwi pou Telefòn	Li se relatif segondè, mande pou eleman konplèks tankou yon sistèm vakyòm ak yon sistèm transmisyon	Low nan pri ak senp nan estrikti, li konsiste prensipalman nan yon plak filtre, yon kad filtre, ak yon aparèy kouvri	ekipman an se relatif konplèks, mande pou eleman tankou filtè kouvèti, sistèm kondwi, aparèy presyon, ak sistèm lavant, fè li plis konplèks pase plak la ak ankadreman filtè presyon
Kou operasyonèl	Modere. Pompa vakyòm gen pi wo konsomasyon enèji, men pi ba pri a nan travay	Kou a se relatif segondè, pri a nan operasyon an travay se segondè, ak twal la filtre se byen vit (ki mande pou fredi demontaj)	Modere, ak segondè pri manm pou filtre bwason, ak konsomasyon enèji sitou soti nan motè a kondwi ak ponp dlo lavant
Scenè aplikab	Large-scale pwodiksyon endistriyèl, tankou dewotasyon min, tretman limyè anviwònman, ak filtraj kontinyèl nan endistri chimik	Petèt batch ak pwodiksyon intermittent, tankou laboratwa eksperyans ti-scale, chimik fin, ak filtraj segondè purite nan endistri manje ak pharmaceutique	Kontinyèl pwodiksyon nan gwosè mid-to-grand-scale, tankou dewotasyon an nan limyè kominote, tretman rezo min, ak tretman dlo rezidansyèl agrikilti
Metòd desizyon	Otomatik décharge, lè l sèvi avèk yon raster ansanm ak kompresyon lè back-blowing, retire gato a filtre soti nan sifas la nan disk la filtre	Manual oswa semi-otomatik déchargement mande pou demontage ankadreman filtre yo netwaye gato a filtre, ki rezilta nan segondè entansite travay	Otomatik déchargement, kote gato a filtre an natirèlman chita soti lè filtraj la rive nan fen a, oswa se asiste pa yon scraper pou stripping
Problèm nan ranplase filtre twal	Li se relatif konplèks, mande pou demontre nan ekipman an nan disk filtre yo ranplase twal la filtre, ki pran yon tan long	Li se relatif senp; jis louvri ankadreman filtre yo ranplase twal la filtre. Sepandan, echanj fredi pral afekte efikasite a	Itisrelativelysimplemantè,pwopriyetecontinuousstrukturarefthefilterbèl,ki kaplemantèonlineorquicklyreplacedaftershutdown

Vacuum Disk Filter manifakti

Kòm yon efikas Separateur solid-liquid, Filtre Disk vakyòm reyalize operasyon kontinyèl nanòz prensip la vapè-negatif-presyon kondwi. Avèk konsepsyon kompak li yo ak nivo otomatik eksepsyonèl, li jwe yon wòl kle nan yon varyete endistri, espesyalman nan dewotasyon nan gwo-scale, segondè konsantrasyon slurries.
