Lachin Rotary Disk Filtre manifakti-Xinxiang Yinuo machin co, Ltd

Filtre disk Rotary se yon aparèy separe ki lajman ki itilize. Avantaj li se nan konbine kapasite separe a nan adsorption vakyòm ak karakteristik operasyon kontinyèl nan yon estrikti kalite disk, efikasman reyalize konsomasyon ki ba enèji ak segondè pèfòmans operasyon separe ki nan likid.

Filtre nan rotary disk:

se fèt alantou prensip yo debaz nan "kapasite segondè-efikasite separasyon + operasyon ki estab." Konpozan kle li yo ak fonksyon yo tankou sa a:Filtre nan Rotary Disk

Pwofesyonèl Frame:Ki gen ladan yon tank filtè sikilè (pou chanjman swa, materyèl chwazi ki baze sou rezistans korozyon: 304/316L asye inox, fibre fib plastik enstale, oswa kouvèti kouvèti), kouti rotary disk, ak yon motè gear drive inite.

Rotary Disk Assembly nan:Kòmantè a nan ekipman an, ki te konpoze de 8-24 segman filtre disk (quantity determined by processing capacity). Chak disk gen yon tiyo koleksyon likid style honeycomb / lattice enteryèman, kouvri ekstènman ak twal filtre.

Sistèm Vacuum ak Backwash:Ki gen ladan yon ponp vakyòm, tiyo vakyòm, tanp magazen lè kompresyon, ak tiyo backwash. Pipes konekte nan ekipman an disk atravè jwenti rotating asire seleksyon, pèmèt adsorption vakyòm ak backwash limyè decharge respektivman.

Sistèm nan lavant:Ki gen ladan yon tank likid lavant, ponp spray, tiyo spray, ak kouch. Kouch yo gen angle ajiste ak vitès flux (0.5-5 m3/h, ki koresponn ak perçage slurry) pou asire uniform lavant likid kouvèti nan kouch la filtre.

Sistèm Depo ak Transpò:Gen ladan asye inox / peye-rezistans alyaj raster (0.1–0.3 mm distans soti nan twal filtre), aparèy vibrasyon opsyonèl, ak ekipman transpò downstream. raster retire gato filtre, ki se byen vit transpòte soti nan ekipman transpòte pou anpeche akimilasyon.

Sistèm kontwòl:Prensipalman ki baze sou PLC, bay monitè tan reyèl nan vitès la rotasyon, nivo vakyòm, nivo likid, ak vitès flux likid lavant. sipòte konfigirasyon paramèt ekran tès ak alèt defèt (pou egzanp, bloke filtre twal, defèt ponp vakyòm). Modèl segondè ka entegre ak sistèm DCS plant pou automatisation plen.

Seleksyon ekipman priorite "zòn filtraj" kòm metrik kle, ki souvan varye soti nan 5 a 100 m2, ak solisyon Custom depase 200 m2. kapasite pwosesis slurry varye soti nan 1 a 50 m3/h, detèmine pa konsantrasyon nan solid slurry ak gwosè nan pati.

Rotary disk filter

Avantaj prensipal yo:

Konpare ak aparèy tradisyonèl separasyon solid-liquid tankou pres filtè plato-ak-frame, pres filtè chanm, ak filtè santrifye, filtè Rotary disk ofri avantaj ki enpòtan sa yo:

1. Kontinyèl operasyon ak segondè efikasite:Sèvi ak yon konsepsyon disk rotatif elimine sik la intermittent "plate loading-filtration-resting" mande pou machin plato-and-frame, pèmèt operasyon kontinyèl 24/7. Li reyalize pèfòmans pi wo pou chak zòn filtraj inite, fè li ideyal pou aplikasyon gwo-scale tankou tretman chimik dlo rezidansyèl ak tretman mineral.

2. segondè otomatik:Sistèm ki baze sou PLC pèmèt pwosesis konplètman otomatik, redwi pri a nan travay la. Remote twal filtre se senp, ki rezilta nan chaj manti nan anpil pi ba konpare ak ekipman tradisyonèl.

3. Low Filter Kake Moisture Kontni:Pwosesis la "pre-dewatering + deep dewatering + reverse-blow" reyalize konsantrasyon an lwil oliv nan gato filtre 10%-20% pi ba pase centrifuges ak 5%-15% pi ba pase filtè vakyòm konvansyonèl. Pou chemical sludge, chak 10% rediksyon nan konsantrasyon nan lwil oliv sove 15%-20% nan konsomasyon enèji.

4. lajè adaptabilite:Processe suspensyon soti nan 0,1 a 1000 μm. Separasyon ki estab reyalize pou bas viscosity (pwodwi enèji desulfurization gypsum), segondè viscosity (tèt slurry), ak materyèl korozyon (elektroplating dlo rezidans) pa ajisteman paramèt, ak minimòm bloke filtre twal.

5. estab, san danje ak ekolojik:vitès Rotasyon

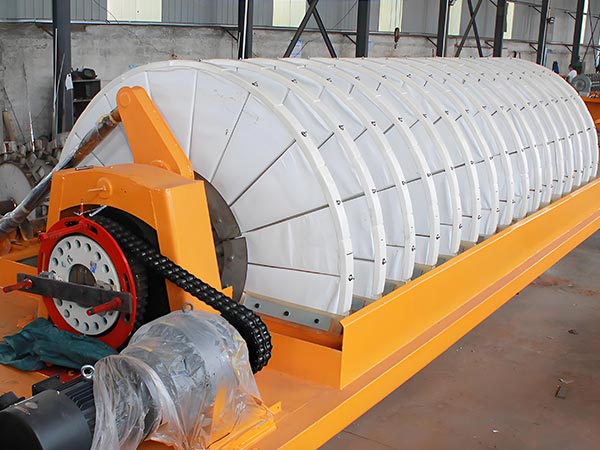

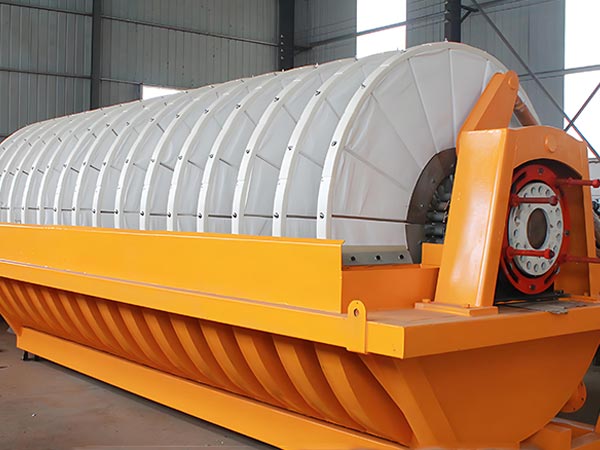

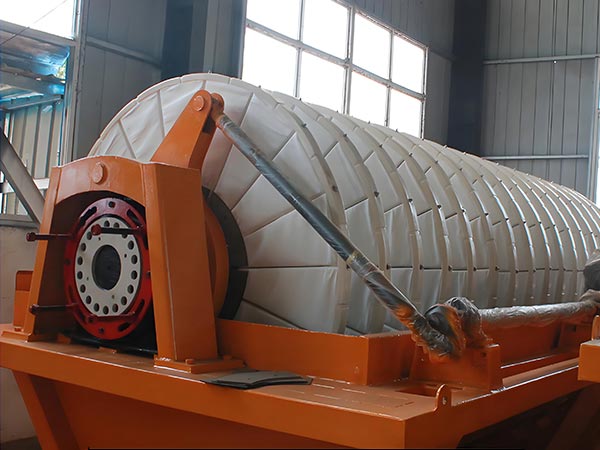

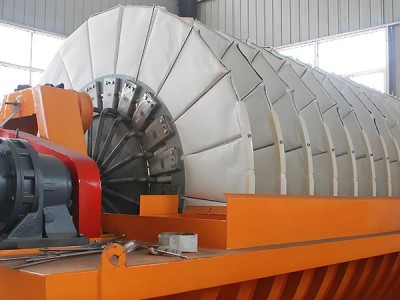

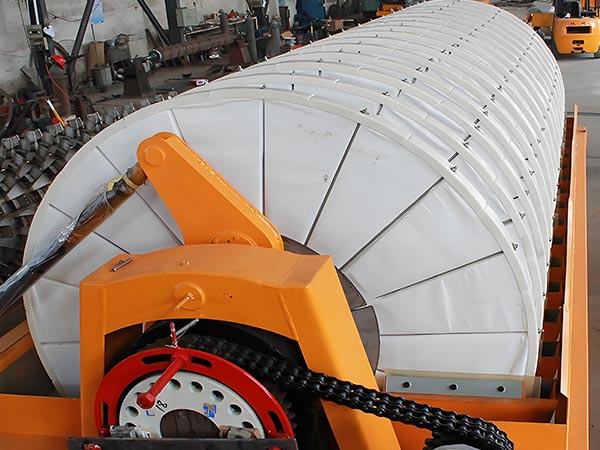

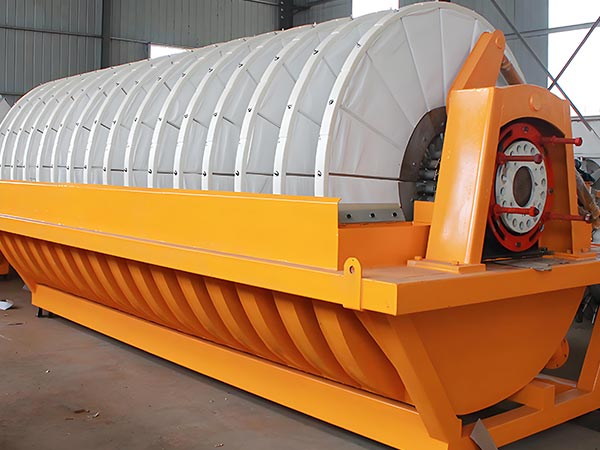

imaj nan pwodwi

Spesifikasyon teknik yo nan Rotary disk filtre vakyòm

Non nan paramèt	Range nan paramèt	Enstriksyon
Zòn filtre	0.5 - 200 nanM2 nan	10 nannan15 nannan20 nannan25 nannan30 nannan35 nannan40 nannan45 nannan50 nannan60 nannan72 nannan84 nannan96 nannan108 nannan120 nanM2 nan... etc
Dyamèt nan filtre disk	120-3100 milimèt	Pou egzanp yon dyamèt plat gwo nan 2400 milimèt, yon dyamèt plat ti nan 1200 milimèt, oswa 2100 milimèt, 3100 milimèt, elatriye
Nimewo nan filtre disk	2-12 pati nan	Depann sou zòn nan filtre, pou egzanp, lè zòn nan filtre se 10 mèt kare, kantite filtre disk se 2, lè li se 15 mèt kare, li se 3, elatriye
Nimewo fanatik filtre pou chak plat	20 nan yo	Konfigirasyon konvansyonèl ka ranfòse kontwòl nan pwosesis la filtraj, fè epesè a nan gato a uniform
Presizyon nan filtraj	2-100 mikwòn	Filtre ak presizyon diferan depann sou medya a filtre itilize, tankou kabòn selilè, twal filtre, papye filtre, elatriye
Presyon nan filtre	0.1-1.0 megapascal nan	Adjustable dapre diferan modèl ak kondisyon aplikasyon
Degre nan vakyòm	Pa mwens pase 91.2KPa	Aproximativ 684 milimèt kwiv pou asire efikasite filtraj
Pouvwa pwosesis	0,6-1,2 tòn min sèk pou chak èdtan pou chak mèt kare	Kapasite pwosesis espesifik se ki gen rapò ak faktè tankou pwopriyete materyèl, zòn filtraj, elatriye
Pwodwi pou kontni nan filtre gato	Materyèl jeneral ki pa depase 26%	Kontni humidite nan gato filtre varye ant diferan materyèl, epi li kapab anjeneral kontwole ant 12% ak 18% lè pwosesis konsantrasyon fosfat
Konsantrasyon ki ba	10% - 65% nan	Konpansyon optimum nan metal mineral slurry se 35% -65%, ak konsantrasyon optimum nan kabòn oswa lòt materyèl limyè slurry se 20% -40%
Granmoun gwosè nan slurry	-100 mesh nan -400 mesh	Se apwopriye pou filtraj fatra nan jaden sa a nan gwosè nan pati
pouvwa motè	Pwodwi pou Telefòn	Ki gen ladan pouvwa a nan motè spindle ak motè mikse, pou egzanp, lè zòn nan filtre se 10 mèt kare, pouvwa a nan motè spindle se 2.2 kW ak pouvwa a nan motè mikse se 3 kW; lè zòn nan filtre se 120 mèt kare, pouvwa a nan motè spindle se 11 kW ak pouvwa a nan motè mikse se 15 kW
Materyèl ekipman	asye inox, asye kabòn, asye kabòn liner, gwo pwa molekilè polyethylene, elatriye	Chwazi materyèl diferan ki baze sou faktè tankou materyèl korozivite
Sistèm kontwòl	PLC kontwòl	Parametres tankou tan filtre, presyon, ak netwaye nan medya filtre ka mete selon bezwen

Scenè aplikasyon:

Sèvi ak efikasite segondè, kontinyèl operasyon li yo ak gwo adaptabilite, filtè disk vakyòm Rotary jwenn aplikasyon lajè nan sektè plizyè ki gen ladan pwoteksyon anviwònman an, pwosesis chimik, manifakti manje, ak min. Aplikasyon espesifik gen ladan:

1. endistri pwoteksyon anviwònman:

Pwodwi pou tretman dlo rezidansyèl kominote: pwosesis aktive blòk ak blòk egzèsis, reyalize yon kontni humidite nan gato filtre

Pwodwi endistriyèl tretman dlo rezidansyèl: Trete krom kontaminé bouyon ak bouyon saline soti nan chimik, electroplating, ak peyizaj dlo rezidansyèl yo diminye volim nan rezidans solid;

Flue gaz desulfurization: Dewatering desulfurization gypsum slurry soti nan elektwonik yo ak manifakti asye yo pwodwi gypsum ak kontni humidite

2. endistri chimik nan:

Sante chimik: Separe suspansyon nan pwodiksyon an resin sentetik ak pigman pou asire purite a nan pwodwi;

Production Fertilizer: Trete phosphogypsum slurry ak sal slurry soti nan amonyòm phosphate ak potasyòm klorid pwodiksyon pou retire by-produkt (pou egzanp, phosphogypsum pou pwodiksyon asid sulfuric);

Organik Chimik: Separe etanol, aceton, ak lòt melanj solvent-solid yo pèmèt retabli solvent.

3. Endistri manje

Processing Starch: Filtrasyon nan moso moso pou jwenn moso mou ak 35-45% konsantrasyon humidite, prepare li pou pita sèk;

Sòti endistri: Tretman nan bouch sucre ak bouch filtration pou retabli asid; bouch ka pwosesis nan manje;

Pwodwi Lathe: Filtrasyon nan suspensyon pwoteyin whey ak whey soti nan pwodiksyon chèz pou amelyore pousantaj nan retablisman pwodwi.

4. Minisipalite ak endistri metalurji

Mineral pwosesis: Dewotasyon kouvèti, demann, ak min lò konsantrasyon yo pwodwi 10%-20% konsantrasyon poud konsantrasyon kontni pou transpò efikas ak fonn;

Non-metal Mineral pwosesis: Tretman limyè ak kaolin fatra yo retire impurities ak amelyore purite;

Metallurgical Waste Treatment: Dewatering asye bouchon ak bouchon vèt yo diminye volim pandan y ap retire metòd valè tankou demann.

5. Nouvo endistri enèji

Materyèl batri Lityòm: Separe lityòm fer fosfat ak materyèl ternè soti nan solvent NMP asire gwosè nan pati ak purite;

Materyèl fotovoltaik: Filtrasyon quartz sand slurry yo retire impurities ak amelyore purite nan vè fotovoltaik;

Materyèl depo enèji: elimine impurities soti nan elektrolit batri vanadium flux pou garanti purite elektrolit ak pèfòmans batri.
